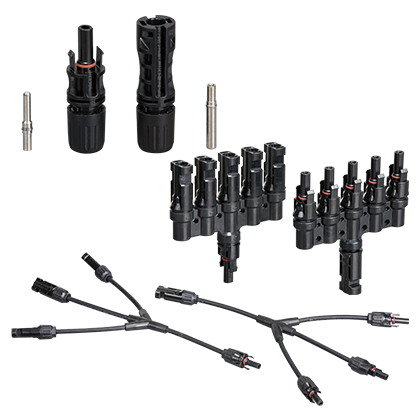

产品说明

⃝ 外观、环境描述
1.1 外形参考尺寸 ( 长 x 宽 x 高 )( mm ): 以实物为准 ( 图纸仅供参考 )。
1.2 使用环境条件
大气压力 :( 86~106) KPa
最大电流 :15A
工作温度 :- 25℃ ~ 105℃
贮存温度 : - 25℃ ~ 85℃
防水等级 :IP68
相对湿度 : ≤ 90%
⃝ 产品结构描述
2.1 最大入线直径 :φ10.0mm
2. 2 连接器接触件及镀层 : 铜，镀铜，镀镍，镀彩锌
2. 3 接触件塑胶 : 尼龙，260℃耐温 ,V-0 级阻燃
2. 4 接线方式 : 螺丝压线式
2. 5 防水胶圈 : 硅胶
⃝ 测试
3.1 抗电强度 : 按照 GJB1217199 中 1005 方法，常温常压下，导体与绝缘体间，试验电压 ( 有效值 )AC1500V / 50Hz, 经 min 而无击穿或飞弧现象，超漏电流小于 2mA 。
3.2 绝缘电阻 : 按照 GJB1217-1991 中 1005 方法，常温常压下，导体与绝缘体间，试验电压 ( 有效值 )DC 500V 绝缘电阳大于 1000MQ。
3.3 接触电阻 : 常温常压下，防水连接器公母插合状态下，接触电阻≤ 10mQ。
3.4 盐雾测试 : 未插合的连接器按照 GJB1217-1991 中方法 1001 的规定 , 连接器经受盐溶液浓度 5% 的氮化钠溶液温度 35+2° C 的中性盐雾试验 48h 后，不出现影响性能的腐蚀。
3.5 防水性能 : 常温常压下，防水连接器公母插合并装好螺母，置入 1m 深清水中 , 试验时间 1h，连接器内部无渗水现象。在常温常压下凉置 30min，测试达到 3.1、3.2、3.3 要求。
3.6 接触件分离力 : 单孔分离力为 1.0-4.0N。
3.7 机械寿命 : 按照 GJB1217-1991 方法的 2016 进行测试，接触件插拔 3000 次，接触件磨擦表面允许镀层有轻微磨损，但不露其基体金属，不出现影响性能的机械损伤 , 试验后测试接触电阻符合测试部分 3.3 的要求。
3.8 互配性 : 同一型号规格的自由连接器与固定连接器应能完全插合和分离。
